Guide pour la configuration de la Voile Enroulable Motorisée

Dans ce guide, nous vous accompagnerons étape par étape dans la conception et la réalisation de votre voile enroulable motorisée sur mesure, en garantissant une toile élégante et fonctionnelle pour vos espaces extérieurs.

PHASE 1 : Configuration de la voile et paiement uniquement pour les ancrages

Introduction

Pour vous garantir un résultat impeccable, nous avons simplifié la configuration et l’installation en les divisant en deux PHASES distinctes. Chaque PHASE correspondra à une commande séparée, et le matériel vous sera livré en deux fois :

• PHASE 1 : vous configurerez votre voile, recevrez les ancrages et le matériel de fixation.
• PHASE 2 : vous confirmerez les distances entre les ancrages, recevrez la voile personnalisée et le système motorisé.

De cette façon, vous pourrez installer les ancrages avant de définir les dimensions exactes de la voile, garantissant ainsi une installation précise et sans marge d’erreur.

Ce que vous recevrez chez vous avec la PHASE 1

Lors de votre première commande, vous recevrez tous les ancrages et le matériel nécessaire à la fixation, pour que vous puissiez installer les points d’ancrage de votre voile avant de confirmer les dimensions définitives.

Le colis de la PHASE 1 contiendra :

• Ancrages sélectionnés lors de la configuration (mâts, platines murales, colliers, etc.)
• Matériel de fixation, y compris des tiges filetées et de la résine chimique pour une installation sécurisée et durable
• Échantillons de tissu, pour vous permettre de vous rendre compte de la qualité et de la couleur du matériau avant de faire votre choix final
• Ruban de mesure, utile pour mesurer avec précision les distances entre les ancrages et confirmer les dimensions de la voile dans la PHASE 2
• Clés Allen et gants

Grâce à cette division en deux PHASES, vous pourrez installer sereinement la structure de soutien et vérifier chaque détail avant la fabrication de votre voile personnalisée.

Description de la PHASE 1

Pendant cette première phase, toutes les informations nécessaires à la configuration de votre voile enroulable motorisée vous seront demandées. La configuration se compose de cinq étapes, au cours desquelles vous choisirez :

1. La forme de la voile
2. Le type d’installation
3. Les mesures entre les ancrages
4. Les ancrages et leur couleur
5. Le tissu et la palette de couleurs disponibles

Nous allons maintenant analyser chaque phase avec des exemples pratiques.

Les 5 étapes de la PHASE 1

Étape 1 : Choix de la forme

La première étape consiste à sélectionner la forme de votre voile. Les options disponibles sont :

• Triangulaire (idéale pour les angles ou les petits espaces)
• Carrée ou rectangulaire (offrant une toile plus large et symétrique)
• Trapézoïdale (adaptée aux configurations particulières avec des côtés inclinés)

Exemple : Si vous souhaitez couvrir une terrasse rectangulaire de 4 m x 5 m, le choix le plus adapté sera une voile rectangulaire.

Étape 2 : Choix de la configuration

Ici, vous définirez comment la voile sera fixée. Les options dépendent de la forme choisie et incluent des ancrages sur mâts et/ou mur.

Exemple : Si vous choisissez une voile triangulaire, vous devrez indiquer comment fixer ses trois angles :

• Deux platines murales + un mât
• Une platine murale + deux mâts
• Trois mâts indépendants
• Trois platines murales

Pour chaque configuration, le système affichera les options disponibles.

Étape 3 : Choix des mesures

Dans cette phase, vous devrez indiquer les mesures entre les ancrages (de mât à mur, de mât à mât, etc.). Le système calculera automatiquement la taille optimale de la voile en tenant compte de la tension nécessaire.

Exemple : Si la distance entre deux ancrages muraux est de 4,50 mètres, le système calculera une voile légèrement plus petite pour garantir la tension correcte.

Remarque importante : Les mesures seront définitivement confirmées lors de la PHASE 2, une fois les ancrages installés.

Étape 4 : Choix des ancrages

Ici, vous sélectionnerez les points de fixation ainsi que leur type. Les options disponibles sont :

• Mâts avec une inclinaison de 90° ou 75°, ou avec colliers muraux
• Ancrages muraux en acier inoxydable, y compris :
  • Fixation pour le rouleau enrouleur
  • Fixation pour l’angle de la voile

Chaque mât est disponible en trois finitions :

• Silver (gris aluminium)
• Anthracite (foncé, élégant)
• Dark Corten (effet rouille, industriel)

Exemple : Si vous avez un mur porteur et souhaitez une voile avec deux angles fixés au mur et un mât incliné à 75°, vous devrez sélectionner :

• Deux ancrages muraux
• Un mât incliné à 75°

Étape 5 : Choix du tissu et de la couleur

Deux types de tissus ombrageants sont disponibles :

• Purishade® (imperméable) – idéal pour se protéger également de la pluie
• Meshnet® (respirant) – idéal pour la ventilation et la protection solaire

Chaque tissu est disponible en plusieurs coloris.

Exemple : Si vous recherchez un effet naturel et chaleureux, vous pouvez opter pour le tissu imperméable Purishade® en coloris beige.

Important : À la fin de la PHASE 1, vous recevrez un kit avec des échantillons de tissu en même temps que les ancrages. Cela vous permettra d’examiner le matériau et la couleur avant de confirmer votre choix lors de la PHASE 2.

Flexibilité : Le tissu et la couleur peuvent être modifiés lors de la PHASE 2, sans frais supplémentaires.

Conclusion de la PHASE 1

La PHASE 1 vous permet de préparer toute la structure en recevant et installant les ancrages avant de confirmer la voile. Une fois cette phase complétée, vous pourrez passer à la PHASE 2, où vous définirez les dimensions finales de la voile et effectuerez la deuxième commande pour la fabrication et l’expédition de votre toile motorisée.

PHASE 2 : Confirmation des mesures et achat de la voile

Après avoir installé les ancrages reçus lors de la PHASE 1, il sera temps de finaliser la réalisation de votre voile enroulable motorisée. Cette deuxième PHASE vous permettra de confirmer les mesures définitives, de définir le tissu et de procéder à l’achat de votre voile sur mesure.

Grâce à cette répartition en DEUX PHASES, vous pourrez installer sereinement la structure porteuse et vérifier chaque détail avant la production de votre voile personnalisée.

IMPORTANT : Veillez à mesurer les ancrages avec précision en maintenant le ruban de mesure bien tendu et en relevant les dimensions à partir du centre du trou de l’ancrage pour garantir une mesure exacte.

Ce que vous recevrez chez vous avec la PHASE 2

Avec la seconde commande, vous recevrez la voile d’ombrage avec son rouleau enrouleur, le moteur, le panneau solaire, l’anémomètre et d’autres accessoires.

En détail, le colis de la PHASE 2 contiendra :

• Rouleau enrouleur sur mesure
• Voile radiale sur mesure
• Ensemble moteur préassemblé
• Ensemble ressort préassemblé
• Panneau solaire
• Anémomètre
• Télécommande
• Poulies et cordes pour les renvois
• Housses pour la bôme
• Accessoires et divers outils

Comment fonctionne la PHASE 2 ?

1. Mesure précise des distances entre les ancrages

Maintenant que les ancrages sont installés, vous pourrez relever avec exactitude les distances entre chaque point de fixation.

À l’aide du ruban de mesure fourni lors de la PHASE 1, vous pourrez noter les distances réelles afin de garantir une voile parfaitement compatible avec votre installation.

2. Accès au panneau utilisateur et confirmation de la configuration

Après votre première commande (PHASE 1), vous recevrez un email avec un guide détaillé vous aidant pas à pas dans l’installation des ancrages.

Dans ce même email, vous trouverez un lien direct pour compléter la PHASE 2.

En accédant à votre panneau utilisateur, vous retrouverez votre configuration et pourrez la confirmer ou y apporter des modifications.

3. Possibilité de modifier les mesures et le tissu

Si les mesures réelles diffèrent de celles indiquées lors de la PHASE 1, vous pourrez facilement les mettre à jour dans votre panneau utilisateur.

Vous pourrez également choisir définitivement le tissu et la couleur après avoir évalué les échantillons reçus avec la PHASE 1.

4. Calcul automatique du prix et paiement final

Rassurez-vous, si vous changez de tissu ou de couleur, le prix restera le même !

Si vous modifiez les mesures, le système recalculera automatiquement le prix de la voile en fonction des dimensions réelles. Ainsi, vous paierez uniquement ce que vous recevrez réellement.

5. Production et livraison rapide

Une fois la commande finalisée, votre voile personnalisée entrera immédiatement en production.

La livraison sera effectuée sous 4 à 5 jours ouvrés, vous permettant d’installer rapidement votre toile.

Les avantages de la procédure en deux PHASES

Ce division en deux phases vous permet d’installer les ancrages avant de confirmer les dimensions définitives de la voile, évitant ainsi toute marge d’erreur. Ainsi, la configuration sera précise et sur mesure, garantissant un résultat optimal.

Si vous avez encore des questions, n’hésitez pas à nous contacter via le formulaire disponible ici.

FONCTIONNALITÉS DU CONFIGURATEUR

Enregistrez et récupérez votre configuration

Lors de la configuration de votre voile d'ombrage enroulable motorisée, vous avez la possibilité de mettre le processus en pause à tout moment. Vous pouvez sauvegarder vos choix et les reprendre plus tard, sans perdre aucun détail. En sauvegardant votre configuration, vous recevrez un code unique qui vous permettra de la récupérer ultérieurement. Cela vous offre la possibilité de réaliser des ajustements plus précis, comme affiner vos mesures.

Partagez votre configuration

Si besoin, vous pouvez partager votre configuration par e-mail ou SMS. Grâce à cette fonction, le destinataire du lien pourra voir exactement vos choix, y compris les dimensions, les fixations, le tissu et la couleur sélectionnée. Ainsi, vous pourrez obtenir des conseils ou échanger avec d’autres avant de finaliser votre commande.

Attention, en partageant votre configuration, la personne qui reçoit le code pourra la modifier.

Contactez-nous via le chat ou laissez-nous un message

Si vous avez des questions ou besoin d’assistance, notre équipe est à votre disposition via le chat en direct pendant les heures d’ouverture. L’un de nos experts vous guidera dans votre configuration et répondra à toutes vos questions techniques ou d’installation.

En dehors des horaires d’assistance, vous pouvez laisser un message directement dans le chat. Nous vous répondrons dans les plus brefs délais afin que vous puissiez obtenir l’aide nécessaire sans avoir à recommencer le processus. Nous sommes là pour vous garantir une expérience simple, fluide et sans souci !

Guide de l'ÉTAPE 2

Chaque espace est unique et nécessite une solution quasi sur mesure.
Avec les configurations disponibles dans cette étape, vous pourrez choisir les fixations en fonction des caractéristiques de votre espace extérieur.
Selon la structure disponible, vous pouvez donc choisir parmi différentes configurations de fixation avec mâts et plaques murales.

Installation avec mâts Alu Simple

Ces mâts sont fabriqués en aluminium thermolaqué, résistant aux conditions météorologiques les plus extrêmes et à la corrosion. Ils sont disponibles avec des inclinaisons de 75°, 90° ou avec colliers muraux.

Installation avec plaques murales

Elles sont fabriquées en acier inoxydable, un matériau utilisé dans le domaine nautique pour résister aux conditions météorologiques les plus difficiles. Les plaques allient fonctionnalité et design unique dans le style Maanta, tout en restant minimalistes pour une installation discrète.

Elles sont parfaites pour ceux qui disposent de murs solides où fixer la voile.

Il existe deux types de plaques : une plaque pour la fixation de l’angle de la voile et une autre pour la fixation de l’enrouleur.

Vous pourrez choisir la plaque à l'étape 4 du configurateur.

Configurations disponibles

En fonction de la forme choisie, de 4 à 5 configurations seront disponibles.
Par exemple, si vous optez pour une voile triangulaire, vous pourrez choisir de la fixer avec 3 plaques murales, ou bien avec 1 mât et 2 plaques, ou encore avec 2 mâts et 1 plaque.
Ci-dessous, nous présentons les combinaisons disponibles avec des schémas explicatifs.

Voile triangulaire:

Configuration 1 : 3 mâts

Configuration 2 : 2 mâts et 1 ancrage mural

Configuration 3 : 1 mât et 2 ancrages muraux

Configuration 4 : 3 ancrages muraux

Voile carrée, rectangulaire ou trapézoïdale:

Configuration 5 : 4 mâts

Configuration 6 : 3 mâts et 1 ancrage mural

Configuration 7 : 2 mâts et 2 ancrages muraux

Configuration 8 : 1 mât et 3 ancrages muraux

Configuration 9 : 4 ancrages muraux

Si vous avez encore des doutes sur la configuration la plus adaptée à votre espace, contactez-nous ici.

Guide de l'ÉTAPE 3

Comment prendre les mesures

Une mesure précise est essentielle pour garantir une installation professionnelle.

Lors de la Phase 1, identifiez les points d'ancrage potentiels et mesurez les distances entre eux.

À ce stade, une marge de quelques centimètres est encore tolérable. Les dimensions seront confirmées une fois les ancrages installés.

Lors de la Phase 2, lorsque les ancrages seront en place, il sera nécessaire de prendre des mesures précises.

ATTENTION : Toutes les mesures requises se réfèrent toujours aux ancrages et non aux dimensions réelles de la toile.

Le système calculera automatiquement les dimensions de la voile.

Mesure de l'espace

PHASE 1 : utilisez un mètre rigide pour mesurer la zone où vous souhaitez installer la voile, en tenant compte des éventuels obstacles tels que des murs, des arbres ou d'autres éléments pouvant influencer le montage.

PHASE 2 : utilisez le mètre ruban fourni avec les ancrages pour mesurer avec précision les angles et la diagonale de la voile.

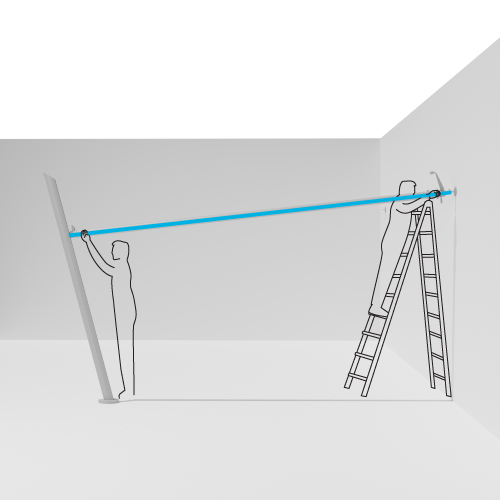

La mesure doit être prise d'ancrage à ancrage.

ATTENTION : Si vous choisissez d'installer la voile avec une inclinaison du rouleau enrouleur, la distance effective entre l'angle A et l'angle C sera plus grande qu'une installation parfaitement horizontale. Cela s'explique par le fait qu'en inclinant le rouleau, la longueur devient plus importante qu'en restant parallèle au sol.

Comment identifier le côté AC (rouleau enrouleur)

Le côté AC est conventionnellement désigné comme celui du rouleau enrouleur.

Dans un quadrilatère (voile à 4 angles), le côté AC correspond à la diagonale.

Dans un triangle (isocèle, scalène, équilatéral), le côté AC correspond à l’un des côtés.

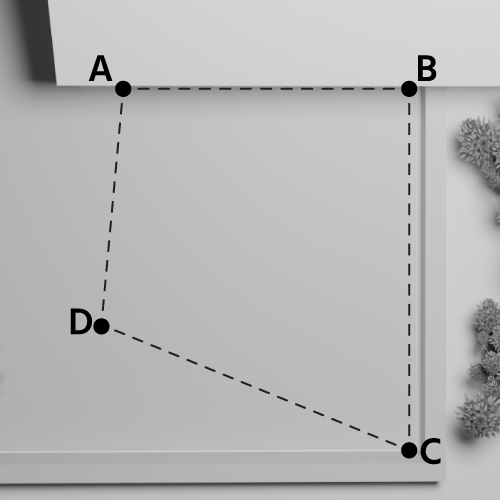

Exemple : forme quadrilatère

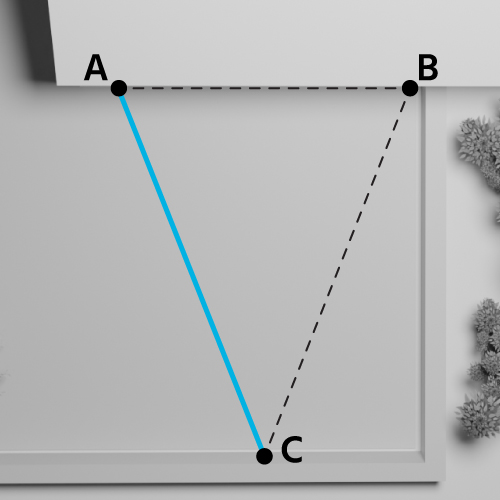

Exemple : forme triangle isocèle, scalène, équilatéral

Dans un triangle rectangle, le côté AC correspond à l'hypoténuse.

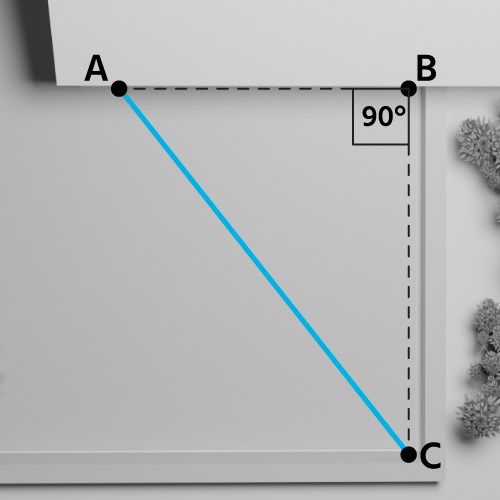

Exemple : forme triangle rectangle

ATTENTION : voir la contrainte sur les degrés des angles A et C dans les spécifications en bas de page.

ATTENTION : Si vous choisissez d'installer la voile avec une inclinaison du rouleau enrouleur, la distance effective entre l’angle A et l’angle C sera plus grande qu’une installation parfaitement horizontale. Cela s’explique par le fait qu’en inclinant le rouleau, la longueur devient plus importante qu’en restant parallèle au sol.

CONSEIL : Il est conseillé de NE PAS incliner le rouleau vers l’angle A, car il contient le moteur.

Contraintes pour la réalisation de la voile enroulable motorisée

Contraintes générales

Pour garantir la faisabilité du projet, il est essentiel de respecter certaines contraintes techniques lors de la conception de la voile enroulable motorisée.

• Angle A : Il est toujours le point où le moteur est installé, servant de référence principale pour l’ensemble de la configuration.
• Côté AC : Cette diagonale correspond au rouleau enrouleur et doit respecter des dimensions spécifiques pour assurer la stabilité et la tension optimale de la toile.
• Dimensions du côté AC :
  • Longueur minimale : 210 cm
  • Longueur maximale : 800 cm

Contraintes spécifiques pour les voiles triangulaires (forme : triangle)

• Surface maximale : 20 m²

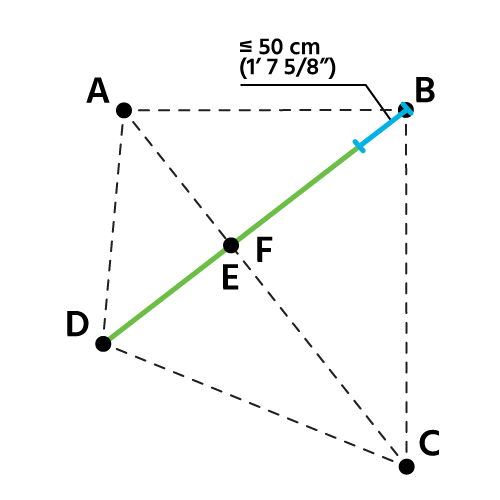

• Le côté BF, perpendiculaire au côté AC (rouleau enrouleur), peut mesurer au maximum 5 mètres.

• Les angles A et C doivent être inférieurs ou égaux à 85°.
  Pour simplifier, l’angle B doit impérativement rester dans l’axe du rouleau enrouleur pour pouvoir s’enrouler correctement.

Contraintes spécifiques pour les quadrilatères (forme : carré, rectangle, trapèze)

• Surface maximale : 30 m²

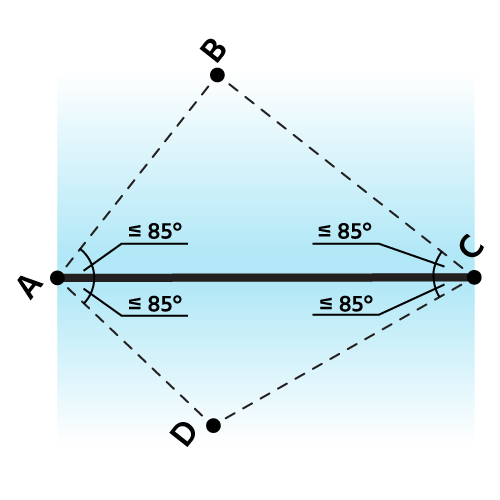

• Les angles A et C doivent être inférieurs ou égaux à 85°.
  Pour simplifier, les angles B et D doivent impérativement rester dans l’axe du rouleau enrouleur pour un enroulement correct.

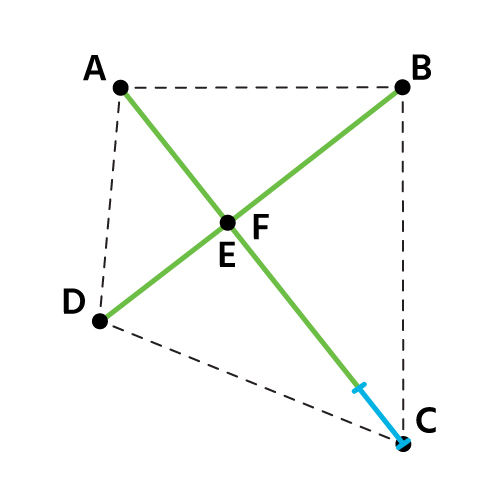

• La différence d’ouverture (longueur) entre la mesure DE et la mesure BF ne doit pas dépasser 50 cm, comme illustré.

• Le côté AC (rouleau enrouleur) doit toujours être plus long que les côtés DE et BF, comme illustré.

Guide de l'ÉTAPE 4

Choix des ancrages

Lors de l'étape 4, vous pourrez définir les détails en choisissant le type d'ancrage et la couleur correspondante pour chaque angle de la voile.

Pour votre installation, vous avez le choix entre différentes typologies d'ancrage, du mât à la plaque murale.

Les mâts Alu Simple en aluminium peint sont résistants à la salinité et garantissent une stabilité et une résistance optimales. Ils sont disponibles en 3 versions :

• Mât incliné à 75° : idéal pour un look plus dynamique et pour améliorer l'écoulement de l'eau en cas de pluie.
• Mât vertical à 90° : parfait pour des installations plus linéaires et structurées, offrant une stabilité maximale.
• Mât avec collier mural : la solution idéale pour une fixation sur un muret périmétrique.

Pour en savoir plus, consultez la fiche produit Alu Simple en cliquant ici.

Les plaques murales permettent de créer un point d'ancrage directement sur le mur. Elles sont fabriquées en acier marin inoxydable 316, un matériau extrêmement résistant, parfait pour les environnements marins ou particulièrement humides.

Les plaques sont disponibles en deux versions :

• Plaque murale pour enrouleur : nécessaire pour fixer l'enrouleur au mur. (côté A-C)
• Plaque murale pour angle de voile : utilisée pour ancrer le coin de la voile au mur. (côté B-D)

Choix de la couleur des ancrages

Les mâts sont disponibles en trois finitions, conçues pour s'harmoniser avec différents contextes architecturaux et paysagers :

• Silver : une teinte neutre et lumineuse, parfaite pour les environnements modernes ou minimalistes. S'accorde facilement avec des structures en aluminium ou en acier.
• Anthracite : une couleur foncé et sophistiquée, idéale pour ceux qui recherchent un look contemporain et discret. Parfait pour des associations avec des structures en fer, bois foncé ou des éléments architecturaux au design industriel.
• Dark Corten : une finition rappelant les teintes du corten, parfaite pour les environnements rustiques, naturels ou avec des détails en bois, offrant un effet chaleureux et élégant.

Les plaques murales sont disponibles en acier inoxydable.

ATTENTION : Le côté AC correspond à la diagonale de la voile et représente l'enrouleur. Assurez-vous de sélectionner correctement les ancrages pour les points A et C.

Important : L’angle A correspond toujours à l’ancrage du moteur et représente le point de départ pour définir la configuration de la voile. Il est important de commencer par cette référence et, en fonction de sa position, de déterminer les autres ancrages. De cette manière, l’installation offrira une tension correcte et un alignement parfait de la voile.

Si vous avez des doutes ou besoin de conseils techniques sur le choix de vos ancrages, enregistrez votre configuration et contactez-nous via le chat ou le formulaire, notre équipe vous aidera à sélectionner la configuration appropriée.

Guide de l'ÉTAPE 5

Choix du tissu

Le choix du tissu vous permet d'obtenir le maximum de confort et la meilleure protection en fonction de vos besoins. Chaque matériau possède des caractéristiques uniques qui influencent l'expérience d'utilisation et la résistance aux intempéries.

• Purishade® Imperméable
  Parfait pour se protéger de la pluie, ce tissu innovant est imperméable et bloque l'eau, protégeant la zone en dessous en cas de précipitations. Il est écologique, antitache, résistant aux moisissures, aux mites et aux bactéries. Particulièrement résistant par rapport à des tissus similaires utilisés dans le secteur, il se distingue par son exceptionnelle résistance à l'abrasion (plus de 35 000 cycles).
  Découvrez-en plus sur cette page.


• Meshnet® Respirant
  Idéal pour ceux qui souhaitent une solution favorisant la circulation de l'air, réduisant la chaleur et maintenant un environnement frais même pendant les journées les plus chaudes. Ce tissu, tout en offrant une protection solaire, permet une grande ventilation, ce qui le rend parfait pour les zones au climat très chaud ou pour ceux qui recherchent une ombre plus légère et aérée.
  Découvrez-en plus sur cette page.

Pour une vue d'ensemble complète des caractéristiques de chaque tissu, visitez notre section dédiée.
